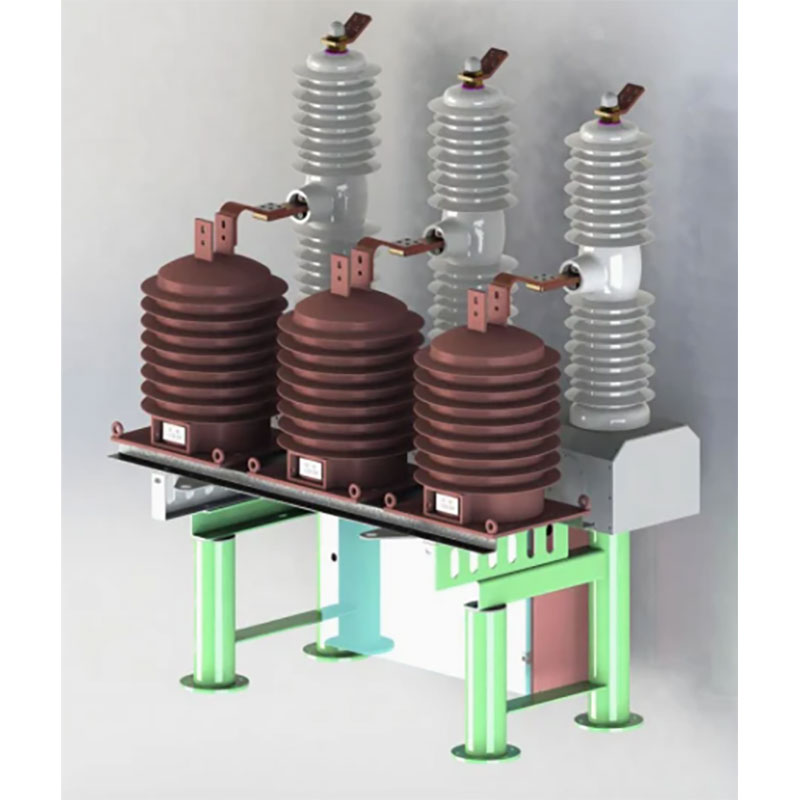

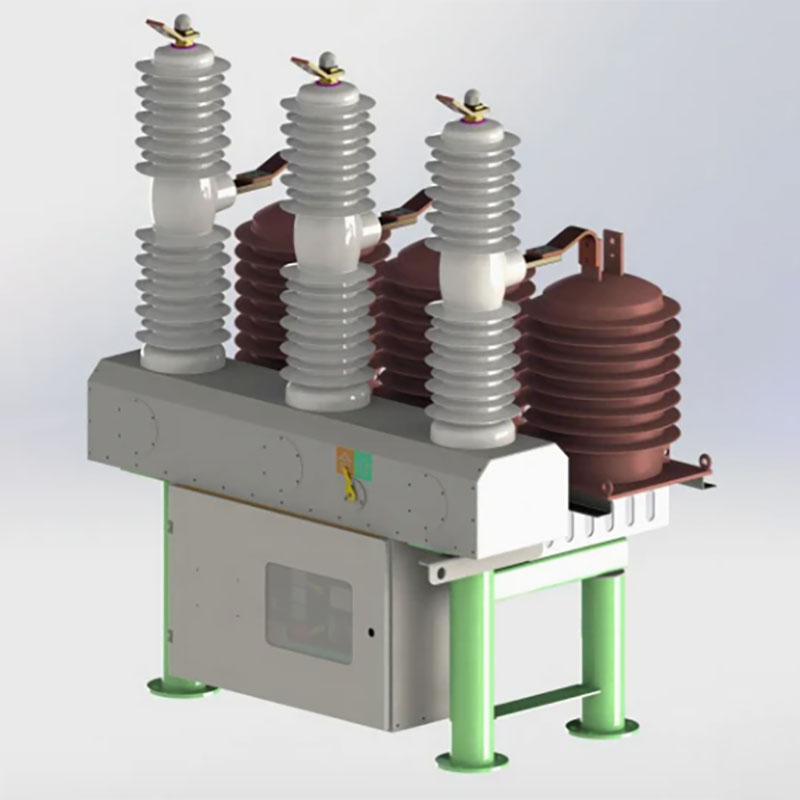

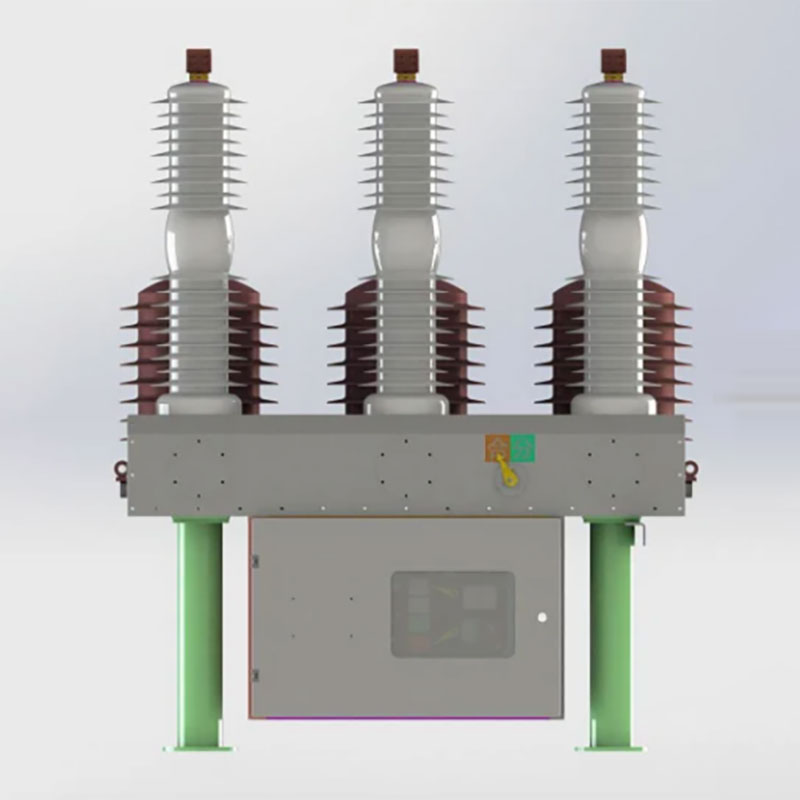

ပြင်ပလေဟာနယ် circuit breaker

Dahu Electric မှထုတ်လုပ်သောပြင်ပလေဟာနယ် breaker သည်အပြင်ဘက်ဖြန့်ဖြူးသော voltage 40.5 KV နှင့်ကြိမ်နှုန်း 50 Hz ဖြစ်ပြီး, switch ၏ feightation ၏ featuration,

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Circuit breaker ၏အဓိကကိုယ်ထည်သည်လေဟာနယ်မျိုးသုဉ်းခြင်း, ရိုးရှင်းသောဖွဲ့စည်းတည်ဆောက်ပုံ, အဆိုပါတိုင်ကို epoxy resin / silicone ရော်ဘာ composite insulator အနေဖြင့်ပြုလုပ်ထားသော,

Composite insulator in insulator in insulator in insulator ဖွဲ့စည်းပုံကိုအသုံးပြုပြီးနောက်တွင်ပြင်ပလေရှင်သတ်သော circuit breaker သည်ပုံမှန်လည်ပတ်မှုအခြေအနေများအောက်တွင်လေယာဉ်အကွာအဝေးနှင့်တွားတတ်သောတိရိစ္ဆာန်အကွာအဝေးကိုတွေ့ကြုံနိုင်ပြီး, အဓိက circuit လျှပ်စစ်ဆက်သွယ်မှုများသည်မြင့်မားသောယုံကြည်စိတ်ချရမှုနှင့်အတူပုံသေဆက်သွယ်မှုများဖြစ်သည်။

ကုန်ပစ္စည်းအသေးစိတ်

modular ယန္တရား

Modular ယန္တရားဒီဇိုင်း, အလွန်အမင်းစံဖွဲ့စည်းပုံ;

ယန္တရားစုဆောင်း / disassemble စုဆောင်းနှင့်ထိန်းသိမ်းရန်လွယ်ကူသောရန်လွယ်ကူသည်;

အစိတ်အပိုင်းများနည်းပါးလာအရေအတွက်နှင့်အတူမြင့်မားသောယုံကြည်စိတ်ချရ

ပေါင်းစည်းထားသောလက်ကိုင်သည်အများအားဖြင့်အဆင်ပြေလွယ်ကူစေသည်

pot-type ကိုတိုင်

ပတ် 0 န်းကျင်နှင့်ရိုးရိုးရှင်းရှင်းလျှပ်စစ်ခွဲဝေမှုပစ္စည်းများ, Pa66 သည်အလင်းရောင်မြင့်မားသော,

ထုတ်ကုန်ဘဝသံသရာပြီးနောက်ပြန်လည်အသုံးပြုနိုင်သောနှင့်လွယ်ကူသောစွန့်ပစ်ခြင်း,

ထိရောက်သောနှင့်ယုံကြည်စိတ်ချရသော,

လေဟာနယ် circuit breaker

IEC နှင့် GB စံချိန်စံညွှန်းများ၏လိုအပ်ချက်များနှင့်အပြည့်အဝတွေ့ဆုံရန်;

ဖြည့်စွက်ခြင်း,

Modular ဒီဇိုင်း, ဖြန့်ဝေချိန်တိုခြင်း,

သေးငယ်တဲ့ပွင့်လင်းပြန်အဖွင့်နှင့်အလွန်အစွမ်းထက်တဲ့စွမ်းဆောင်ရည်;

စွမ်းဆောင်ရည်အားသာချက်

ထုတ်ကုန်ကိုအပြည့်အဝ Magnet operating operating ယန္တရားတပ်ဆင်ထားသည်။ switching ၏ယုံကြည်စိတ်ချရသောအရာနှင့်နှိုင်းယှဉ်လျှင်စက်ပိုင်းဆိုင်ရာယိုယွင်းကိရိယာအရေအတွက်ကိုအပြည့်အဝမုတ်ဆိတ်မွေးအနေဖြင့်သိုလှောင်ထားသည့်အနေဖြင့်အမြဲတမ်းသံလိုက်အစိတ်အပိုင်းတစ်ခုဖြစ်ပြီးစက်ပိုင်းဆိုင်ရာသယ်ယူပို့ဆောင်ရေးကိုအလွန်တိုးတက်ကောင်းမွန်အောင်ပြုလုပ်နိုင်သည်။

အဓိကနည်းပညာအသေးစိတ်ဖော်ပြချက်

နည်းပညာဆိုင်ရာ parameters တွေကို
အမှတ်	အချက်			တခု	အဘိုး
1	rated ဗို့အား			kv	40.5
2	rated insulator အဆင့် (ပင်လယ်ရေမျက်နှာပြင်: 1000m)	1 မိနစ်စွမ်းအား ခဏခဏဖြစ်ခြင်း ခုခံ ဓာတ်အား	ခြောက်သွေ့သောစမ်းသပ်မှု		95
			စိုစွတ်သောစမ်းသပ်မှု (ကမ္ဘာမြေ အပြင်မှာ insulator		85
		Lightning Impulse ဗို့အား (အထွတ်အထိပ်) 1.2 / 50us			200
3	လက်ရှိ rated			A	1600/2500
4	ကြိမ်ကြိမ်နှုန်း			တေှ့ဘွား	50/60
5	လက်ရှိ breaking တိုတောင်းသော circuit rated			အပေြာင်း	31.5
6	စစ်ဆင်ရေး sequence ကို rated			o-0.3s-co-180s- ပူးတွဲ 180s-c
7	လက်ရှိချိုးဖောက်မှုများကိုချိုးဖောက်သည့်အတိုတောင်းသော circuit rated			ကေြှ	20
8	လက်ရှိ (အထွတ်အထိပ်) ကိုပိတ်ထားသောတိုက်နယ်အတို			အပေြာင်း	80
9	အဆင့်သတ်မှတ်ထားသောအထွတ်အထိပ်ခံနိုင်ရည်ရှိသည်				50
10	လက်ရှိခံနိုင်ရည်တိုတောင်းသောအချိန် rated				31.5
11	အပြည့်အဝအချိန်ချိုး			S	<0.125
12	တိုတောင်းသော circuit ကိုကြာချိန် rated				4
13	စက်မှုဘဝ			ကေြှ	10000
14	rated operating voltage နှင့်အရန် circuit rated rated ဓာတ်အား			V	110/220

circuit breaker ၏စက်မှုဝိသေသလက္ခဏာများ

အမှတ်	အချက်	တခု	အဘိုး
1	Contact Clearance	မီစေမယ်	18 ± 1
2	ဆက်သွယ်ရန်ဆက်သွယ်ပါ	မီစေမယ်	6 ± 1
3	အမြန်နှုန်း	ဒေါ်	1.6 ± 0.2
4	အပိတ်မြန်နှုန်း	ဒေါ်	0.8 ± 0.2
5	သုံးအဆင့်အဖွင့်အဖွင့်နှင့်ပိတ်ခြင်း၏ plultanity	ဒေါ်	≤2
6	အဆင့်အကွာအဝေး	မီစေမယ်	680 ± 2
7	bounce အချိန်ပိတ်ပါ	ဒေါ်	≤3
8	အဆင့်တစ်ခုစီသည် conductive circuit ကိုခံနိုင်ရည်ရှိသည်	ကလေး	≤60
9	ပိတ်ချိန်	ဒေါ်	25 ~ 60
10	အချိန်ဖွင့်ပါ	ဒေါ်	20 ~ 50
11	စွမ်းအင်သိုလှောင်မှုမော်တာ၏ပါဝါပါဝါကြိမ်နှုန်း	W	110
12	စွမ်းအင်သိုလှောင်ရုံ၏ rated ဗို့အား	V	220
13	Max./min.motor ဗို့အား		120% / 80%
14	operating operating voltage rated rated		220
15	Max./min ။ operating option voltage ပိတ်		120% / 80%
16	ဖွင့်လှစ် operating ဗို့အား rated		220
17	Max./min ။ operating ဗို့အားဖွင့်လှစ်		120% / 65%

operating ယန္တရား၏နည်းပညာဆိုင်ရာ parameters တွေကို
အမှတ်	အချက်		တခု	အဘိုး
1	operating operating ဗို့အား rated	Tripper	V	AC220
		Tripper ပိတ်		AC220
2	rated ခုခံ	Tripper	Ω	56
		Tripper ပိတ်		56
3	rated output ပါဝါကြိမ်နှုန်း	Tripper	W	320
		Tripper ပိတ်
4	စွမ်းအင်သိုလှောင်မှုမော်တာပါဝါကြိမ်နှုန်း			110
5	မော်တာစွမ်းအင်သိုလှောင်မှု၏ rated ဗို့အား		V	AC220
6	စွမ်းအင်သိုလှောင်ချိန်		S	≤10
