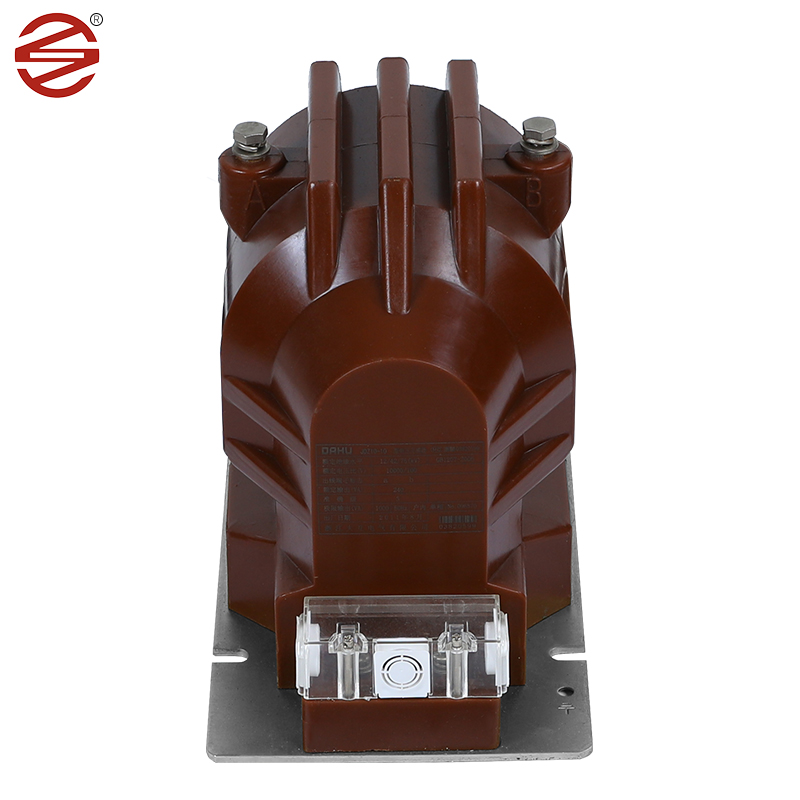

11kv ဗို့အား Transformer

DAHU Electric မှထုတ်လုပ်သော 11kV ဗို့အားထရန်စဖော်မာသည် indoor switchgear တွင် အဓိကအခန်းကဏ္ဍမှပါဝင်ပြီး လက်ရှိတိုင်းတာခြင်း၊ လျှပ်စစ်စွမ်းအင်စောင့်ကြည့်ခြင်းနှင့် အကာအကွယ်ပြန်တမ်းများကို single-phase နှင့် three-phase AC စနစ်များအတွက် အစွမ်းထက်သောဖြေရှင်းချက်ပေးစွမ်းသည့် ကိရိယာတစ်ခုဖြစ်သည်။ ဤစနစ်များသည် 50Hz သို့မဟုတ် 60Hz တွင် ချောမွေ့စွာလည်ပတ်နိုင်ပြီး 12kV အထိ စက်ပစ္စည်းဗို့အားများအတွက် လျှပ်စစ်လိုအပ်ချက်များစွာကို ဖြည့်ဆည်းပေးသည်။ 11kV ဗို့အားထရန်စဖော်မာ၏ ဒီဇိုင်းနှင့် လုပ်ဆောင်နိုင်စွမ်းသည် ပါဝါစနစ်၏ အရေးပါသော အစိတ်အပိုင်းတစ်ခု ဖြစ်လာစေသည်။ လျှပ်စီးကြောင်းကို တိကျစွာတိုင်းတာနိုင်ပြီး လျှပ်စစ်စွမ်းအင်သုံးစွဲမှုကို စောင့်ကြည့်ကာ ဓာတ်အားစနစ်တွင် ချို့ယွင်းမှုရှိပါက အကာအကွယ်ပေးနိုင်သည်။ 11kV ဗို့အားထရန်စဖော်မာကို အသုံးပြုခြင်းဖြင့် သုံးစွဲသူများသည် ဓာတ်အားစနစ်၏ လည်ပတ်မှုအခြေအနေကို အချိန်နှင့်တပြေးညီ စောင့်ကြည့်နိုင်ပြီး စနစ်၏ ဘေးကင်းပြီး တည်ငြိမ်သောလည်ပတ်မှုကို သေချာစေရန်အတွက် လိုအပ်သော အတိုင်းအတာများကို အချိန်နှင့်တပြေးညီ ဆောင်ရွက်နိုင်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Cold-Rolled Silicon Steel Sheets- 11kV ဗို့အားထရန်စဖော်မာသည် အများအားဖြင့် အအေးခံဆီလီကွန်စတီးစာရွက်များကို ၎င်း၏အူတိုင်အဖြစ် အသုံးပြုသည်။ ဤပစ္စည်းများသည် အအေးခံထားပြီး၊ မြင့်မားသော စိမ့်ဝင်နိုင်စွမ်းနှင့် core ဆုံးရှုံးမှုများကဲ့သို့သော ကောင်းမွန်သော သံလိုက်ဂုဏ်သတ္တိများ ရှိပြီး ၎င်းတို့သည် လက်ရှိထရန်စဖော်မာများအတွက် စံပြဖြစ်စေသည်။ အအေးခံထားသော ဆီလီကွန်သံမဏိစာရွက်ကို ပင်မပစ္စည်းအဖြစ်အသုံးပြုခြင်းဖြင့်၊ လက်ရှိထရန်စဖော်မာသည် ထိရောက်သောစွမ်းအင်လွှဲပြောင်းမှုကို ရရှိစေပြီး စနစ်၏ထိရောက်မှုကို မြှင့်တင်ပေးပါသည်။ အခြားပစ္စည်းများနှင့် နှိုင်းယှဉ်ပါက အအေးခံထားသော ဆီလီကွန်စတီးအချပ်များသည် hysteresis loops နှင့် magnetization ဆုံးရှုံးမှုနည်းပါးပြီး စွမ်းအင်ဖြုန်းတီးမှုနည်းပါးပြီး ပါဝါသုံးစွဲမှု နည်းပါးသည်။

Epoxy resin- Epoxy resin သည် အလွန်ကောင်းမွန်သော dielectric ဂုဏ်သတ္တိများနှင့် စက်ပိုင်းဆိုင်ရာ ခွန်အားပါရှိပြီး 11kV ဗို့အားထရန်စဖော်မာ လျှပ်ကာပစ္စည်း၏ ပထမဆုံးရွေးချယ်မှုဖြစ်သည်။ Epoxy Casts များသည် အတွင်းပိုင်း အစိတ်အပိုင်းများကို လျှပ်စစ်ပြိုကွဲမှုနှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ အကြောင်းရင်းများမှ ကာကွယ်ပေးသည့် ယုံကြည်စိတ်ချရသော လျှပ်ကာများကို ပံ့ပိုးပေးပါသည်။

ကြေးနီ - 11kV ဗို့အားထရန်စဖော်မာရှိ အကွေ့အကောက်များအတွက် ကြေးနီလျှပ်ကူးများကို ပုံမှန်အားဖြင့် အသုံးပြုကြသည်။ ဤပစ္စည်းများသည် မြင့်မားသောလျှပ်စစ်စီးကူးမှုနှင့် စက်ပိုင်းဆိုင်ရာကြာရှည်ခံမှုကို ပေးစွမ်းနိုင်ပြီး လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာဖိအားများကိုခံနိုင်ရည်ရှိစဉ်တွင် လက်ရှိအချက်ပြမှုများကို ထိရောက်စွာထုတ်လွှင့်နိုင်စေသည်။

ပစ္စည်း (Epoxy Resin ) : 11kV ဗို့အားထရန်စဖော်မာသည် အလွန်ကောင်းမွန်သော လျှပ်ကာဂုဏ်သတ္တိများရှိပြီး လုံခြုံသော ဆားကစ်လည်ပတ်မှုအတွက် လျှပ်စီးကြောင်း သို့မဟုတ် ဗို့အားဖြတ်ကျော်ခြင်းကို တားဆီးပေးနိုင်သည့် epoxy resin ဖြင့်ပြုလုပ်ထားသည့် အကာအရံများကို အသုံးပြုပါသည်။ ၎င်းသည် မြင့်မားသော အပူချိန်နှင့် သံချေးတက်ခြင်းကိုလည်း ခံနိုင်ရည်ရှိပြီး ရေစိုခံခြင်းနှင့် အစိုဓာတ်ခံနိုင်မှုများအတွက် ကောင်းမွန်သော တံဆိပ်ခတ်ခြင်း စွမ်းဆောင်မှုရှိသည်။ Epoxy ထရန်စဖော်မာများသည် ဆီထည့်ထားသော ထရန်စဖော်မာများနှင့် နှိုင်းယှဉ်ပါက ပိုမိုပေါ့ပါးပြီး တပ်ဆင်ထိန်းသိမ်းရန် ပိုမိုလွယ်ကူပါသည်။

ထုတ်ကုန် သာလွန်မှု

ကျွန်ုပ်တို့၏ထုတ်ကုန်များတွင် ဝက်အူများနှင့် အောက်ခြေပြားများကို လိမ်းပေးခြင်းသည် စိုစွတ်မှုပို၍ သံချေးတက်ခြင်းဖြစ်သည့် 8um/min သို့ရောက်ရှိပါသည်။ တောက်ပမှုက ပိုကောင်းပါတယ်။

1.	လျှောက်လွှာ	တိုင်းတာခြင်း
2.	တပ်ဆင်ခြင်း။	မိုးလုံလေလုံ။
3.	လျှပ်ကာ	သွန်းစေး
4.	ရိုက်ပါ။	ဗို့အား Induction
5.	ဆောက်လုပ်ရေး	Dry type Epoxy Resin Cast
6.	အဆင့်အရေအတွက်	Singe အဆင့်(1 set=3 Nos.)
7.	အကြိမ်ရေ	50 Hz
8.	ပြိုးပြိုး	Gantry Structure Mounted တွင် ပံ့ပိုးပေးခြင်း
9.	System Primary Rated Voltage	11 kV (အဆင့်မှ Phase)
10.	System Primary Maximum Voltage	12 kV (Phase to Phase)၊
11.	System Earthlings	ထိရောက်စွာ မြေချခဲ့သည်။
12.	အခြေခံလျှပ်ကာ (Impulse ခံနိုင်ရည် ဓာတ်အား)	75 kV
13.	Power Frequency သည် Voltage ကိုခံနိုင်ရည်ရှိသည်။	28 kV
14.	မူလအကွေ့အကောက်၏ ကြားနေအဆုံး၊ မြေပြင်နှင့်တိုက်ရိုက်ဆက်သွယ်မှု	10 kV ကိုခံနိုင်ရည်ရှိလျှပ်ကာ low frequency စမ်းသပ်မှု။
15.	Secondary Winding အမျိုးအစား	တစ်ခုတည်းအကွေ့အကောက်
16.	အသွင်ကူးပြောင်းမှုအချိုး	11 kV//3/0.11 kV/3
17.	Creepage အကွာအဝေး	25mm/kV (အနည်းဆုံး)
18.	Secondary Burden အဆင့်သတ်မှတ်ထားသည်။	7.5 မှ 10 VA
19.	ဗို့အားကန့်သတ်ချက်	1.2 ဆက်တိုက် နှင့် 1.5 စက္ကန့် 30
20.	တိကျမှုအဆင့်	တိုင်းတာခြင်းအတွက် 0.2
21.	စံ	ဒီဇိုင်း၊ ထုတ်လုပ်ခြင်း၊ စမ်းသပ်ခြင်း၊ တပ်ဆင်ခြင်းနှင့် စွမ်းဆောင်ရည်သည် နောက်ဆုံးအခြေအနေနှင့်အညီ ဖြစ်ရမည်။ IEC 61869-1 & IEC 61869-3 ထုတ်ဝေမှုများ။
