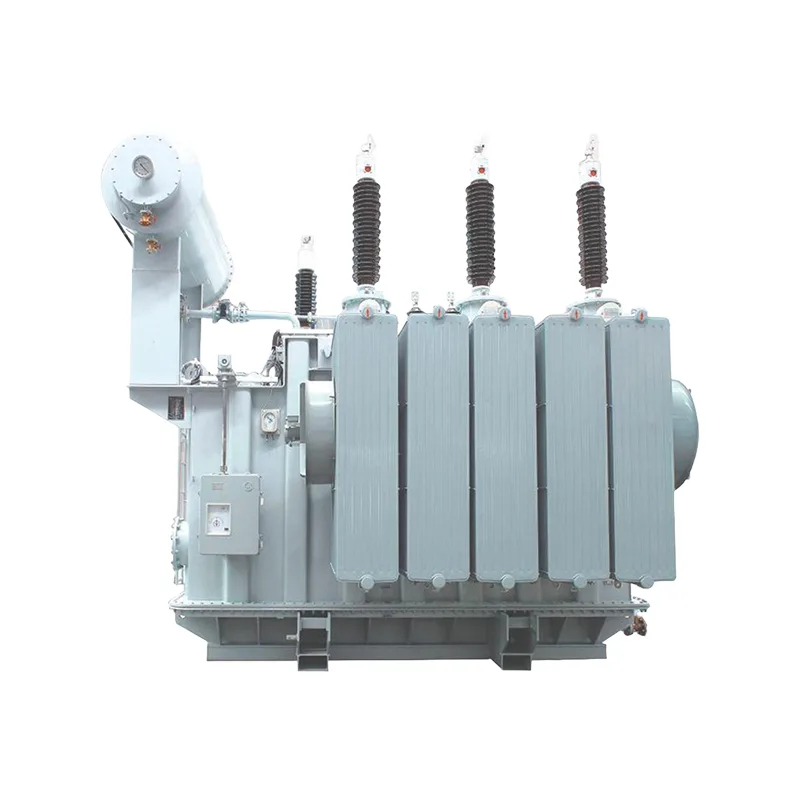

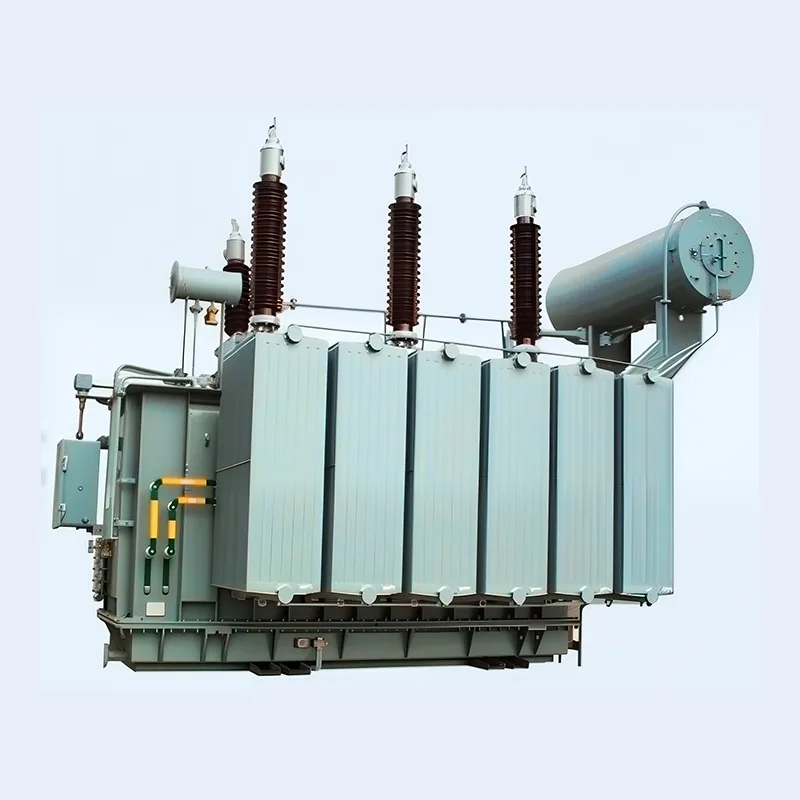

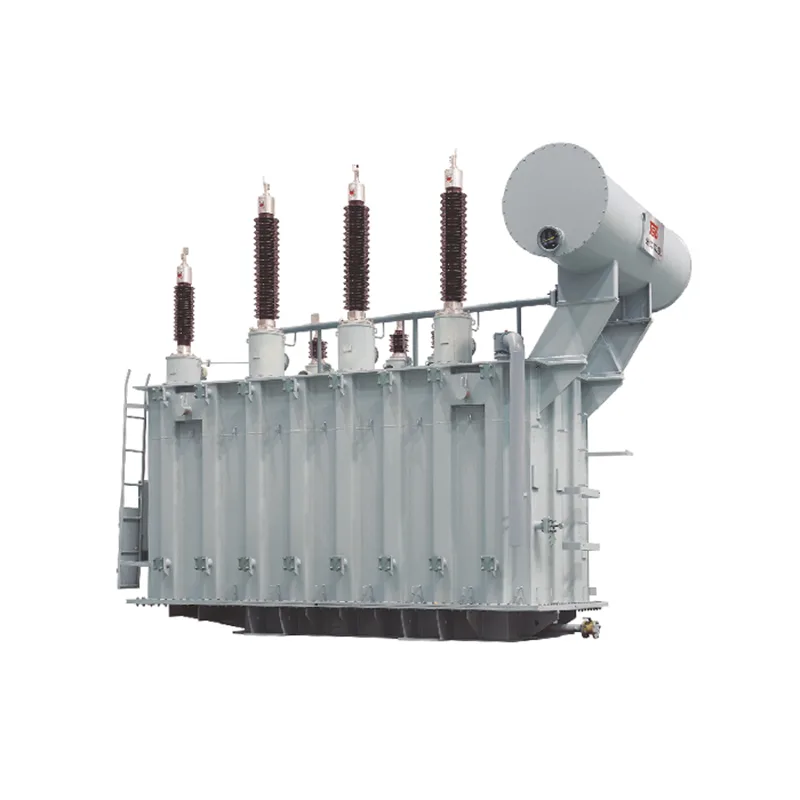

110KV Oil-Immersed Power Transformer

Dahu Electric သည် တရုတ်နိုင်ငံရှိ 110KV Oil-Immersed Power Transformers ၏ ပရော်ဖက်ရှင်နယ် ထုတ်လုပ်သူနှင့် ပေးသွင်းသူဖြစ်သည်။ ဤထုတ်ကုန်သည် အလွန်တည်ငြိမ်ပြီး ကုန်ကျစရိတ်သက်သာပြီး စွမ်းဆောင်ရည်အတွက် ယုံကြည်စိတ်ချရပြီး ဓာတ်အားပေးစက်ရုံများ၊ ဓာတ်အားခွဲရုံများ၊ စက်မှုလုပ်ငန်းကြီးများ၊ သတ္တုတူးဖော်ရေးနှင့် ရေနံဓာတုဗေဒလုပ်ငန်းများအတွက် သင့်လျော်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ထုတ်ကုန်အသေးစိတ်

1. ဖိအားမြင့် ထရန်စဖော်မာ၊ ဂျပန် Toshiba ခွဲခြမ်းစိတ်ဖြာမှု ဆော့ဖ်ဝဲနှင့် ကျွန်ုပ်တို့၏ ကုမ္ပဏီ၏ ထူးခြားသော တွက်ချက်မှုနှင့် တရားဝင်မှုဆိုင်ရာ လုပ်ထုံးလုပ်နည်းများကို အသုံးပြုပါ။ ထုတ်ကုန်၏စွမ်းဆောင်ရည်ကိုသေချာစေရန်အတွက် 110KV Oil-Immersed Power Transformer core၊ coil၊ စက်ကိုယ်ထည်၊ ခဲဝါယာကြိုး၊ ဆီတိုင်ကီနှင့် စက်၏အခြားအစိတ်အပိုင်းများကို ဒီဇိုင်းဆွဲပြီး စမ်းသပ်ပါသည်။

2. ကျွန်ုပ်တို့၏ထုတ်ကုန် SSZ11-40000/110 သည် တိုတောင်းသောပတ်လမ်းကို သယ်ဆောင်နိုင်သော စွမ်းရည်နှင့် National Transformer အရည်အသွေး ကြီးကြပ်ရေးနှင့် စစ်ဆေးရေးစင်တာ၏ လုပ်ရိုးလုပ်စဉ် အမျိုးအစား စမ်းသပ်မှုအားလုံးကို အောင်မြင်သွားပါပြီ။

3. ဤထုတ်ကုန်သည် တည်ငြိမ်မှု၊ စီးပွားရေး၊ ယုံကြည်စိတ်ချရမှုနှင့် သဘာဝပတ်ဝန်းကျင် ကာကွယ်ရေး၏ ဝိသေသလက္ခဏာများ ရှိပြီး ဓာတ်အားပေးစက်ရုံများ၊ ဓာတ်အားခွဲရုံများနှင့် စက်မှုလုပ်ငန်းကြီးများ၊ သတ္တုတူးဖော်ရေးနှင့် ရေနံဓာတုဗေဒလုပ်ငန်းများအတွက် သင့်လျော်သည်။

ထုတ်ကုန်အားသာချက်များ

1၊ အပြည့်အ၀အလုံပိတ်ပြီး လျှပ်ကာဖွဲ့စည်းပုံသည် လူ၏လုံခြုံရေးကို အာမခံနိုင်ပါသည်။

၂။ ကွန်ရက်ဆုံးရှုံးမှုနှင့် လည်ပတ်မှုကုန်ကျစရိတ်ကို လျှော့ချရန် စီးပွားရေးနှင့် ထိရောက်မှုရှိသည်။

3、110KV Oil-Immersed Power Transformer သည် ring network အတွက်သာမက terminal အတွက်ပါ အသုံးပြုပါသည်။

4၊ ဆုံးရှုံးမှုနည်းပါးခြင်း၊ ဆူညံသံနည်းပါးခြင်း၊ စွမ်းဆောင်ရည်မြင့်မားခြင်း။

5၊ နိမ့်သောအပူချိန်၊ ဝန်ပိုနိုင်စွမ်း။

6၊ Transformer သည် အထူးဖွဲ့စည်းပုံကို လက်ခံထားပြီး ၎င်း၏ထူးခြားသော အားသာချက်များမှာ အရည်အသွေးမြင့်မားသည်။

နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ

NVTC ဖြင့် 6300kVA ~ 120000kVA အကွေ့အကောက်ရှိသော ထရန်စဖော်မာ

စွမ်းရည်အဆင့်သတ်မှတ်ထားသည်။ (kVA)	Rated Voltage နှင့် tapping အပိုင်း			အကျုံးဝင်သည်။ အဖွဲ့	အလကား မကောင်းသော လက်ရှိ (%)	Impedance ဗို့အား (%)	ဝန်ဆုံးရှုံးမှုမရှိပါ။ (kW)	ဝန်ဆုံးရှုံးမှု (kW)
စွမ်းရည်အဆင့်သတ်မှတ်ထားသည်။ (kVA)	မြင့်မားသော vokage	ပုတ်ခြင်းအပိုင်း	ဗို့အားနိမ့်	အကျုံးဝင်သည်။ အဖွဲ့	အလကား မကောင်းသော လက်ရှိ (%)	Impedance ဗို့အား (%)	ဝန်ဆုံးရှုံးမှုမရှိပါ။ (kW)	ဝန်ဆုံးရှုံးမှု (kW)
6300	၁၁၀၊၁၂၁	*2x2.5%	၆.၃၊၆.၆၊ ၁၀.၅၊၁၁	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	၁၂-၁၄	68	320
120000					0.34	၁၂-၁၄	84.8	397

NVTC ပါသော 6300kVA ~ 100000kVA သုံးကွေ့သော ထရန်စဖော်မာ

အဆင့်သတ်မှတ်ထားသည်။ စွမ်းရည် (kVA)	Rated Voltage နှင့် tapping အပိုင်း			အကျုံးဝင်သည်။ grOA	အထီးကျန် curret (%)	Impedance ဗို့အား (%)		ဝန်မရှိ။ ဆုံးရှုံးမှု (kW)	ဂရန် ဆုံးရှုံးမှု (kW)
အဆင့်သတ်မှတ်ထားသည်။ စွမ်းရည် (kVA)	မြင့်မားသောဗို့အား	အလယ်အလတ်ဗို့အား	ဗို့အားနိမ့်	အကျုံးဝင်သည်။ grOA	အထီးကျန် curret (%)	အဆင့်တက်	ဆင်း	ဝန်မရှိ။ ဆုံးရှုံးမှု (kW)	ဂရန် ဆုံးရှုံးမှု (kW)
6300	110=2* 2.5%,121 *2x2.5%	၃၅၊၃၈။၅	၆.၃၊၆.၆၊ ၁၀.၅၊၁၁	YNyn0d11	0.82	HV-MV- ၁၇.၅-၁၈.၅ HV-LV-10.5 MV~LV:၆.၅	HV-MV-10.5 HV-LV- ၁၇.၅-၁၈.၅ MV-LV:၆.၅	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

OLTC ဖြင့် 6300kVA ~ 100000kVA နှစ်ကွေ့အကွေ့အကောက်ရှိသော ထရန်စဖော်မာ

အဆင့်သတ်မှတ်ထားသည်။ စွမ်းရည် (kVA)	အဆင့်သတ်မှတ်ထားသော Volitage နှင့် tapping အပိုင်း			အကျုံးဝင်သည်။ အဖွဲ့	အမိုက်စား လက်ရှိ (%)	Impedance မဲ (%)	အရှုံးမရှိ ဆုံးရှုံးမှု (kW)		ဝန်ဆုံးရှုံးမှု (kW)
	Highveitage	ပုတ်ခြင်းအပိုင်း	ဗို့အားနိမ့် 0
6300	110	*၈x 1.25%	၆.၃၊၆.၆၊ ၁၀.၅.၁၁	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

OLTC ပါသော 6300kVA ~ 100000kVA သုံးကွေ့သော ထရန်စဖော်မာ

အဆင့်သတ်မှတ်ထားသည်။ စွမ်းရည် (kVA)	Rated Voltage နှင့် tapping အပိုင်း			အကျုံးဝင်သည်။ grou.p	ဝန်မရှိ။ လက်ရှိ (%)	Impedance ဗို့အား (%)	ဝန်မရှိ။ ဆုံးရှုံးမှု (kW)	ဂရန် ဆုံးရှုံးမှု (kW)
အဆင့်သတ်မှတ်ထားသည်။ စွမ်းရည် (kVA)	Highvcitage	အလယ်အလတ်ဗို့အား	အနိမ့်ဗို့	အကျုံးဝင်သည်။ grou.p	ဝန်မရှိ။ လက်ရှိ (%)	Impedance ဗို့အား (%)	ဝန်မရှိ။ ဆုံးရှုံးမှု (kW)	ဂရန် ဆုံးရှုံးမှု (kW)
6300	110±8x 12.5%	၃၅၊၃၇။၃၈။၅	၆.၃၊၆.၆၊ ၁၀.၅.၁၁	YNyn0d11	0.95	HV-MV-10.5 HV-LV: 17.5 ~ 18.5 MV-LV:၆.၅	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
